本发明涉及防尘喷头技术领域，特别地，涉及一种具有范围调节功能的防尘喷头装置。

背景技术：

喷头，与喷嘴的意义非常接近，一个是俗称一个是比较专业的说法，喷头是很多种喷淋，喷雾，喷油，喷砂设备里很关键的一个部件，甚至是主要部件。

目前国内矿山通常采用喷淋水来降低扬尘，传统的喷淋系统使用的喷头多为雾状、扇形或单面阻碍状，上述喷头在使用时一般都是直接固定设置的，当需要进行角度或范围的调节时则无法实现，适用范围较小，因此难以实现广泛的应用。

技术实现要素：

本发明目的在于提供一种具有范围调节功能的防尘喷头装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供了一种具有范围调节功能的防尘喷头装置，包括底板，底板下侧设置有四个滚轮，所述底板上侧固定连接有支撑柱，所述支撑柱顶端固定连接有水平调节装置，水平调节装置的左端下侧通过铰链转动连接有竖直安装板，竖直安装板与水平调节装置之间通过角度调节装置相连接；所述竖直安装板上均匀安装有若干个喷头，且底板上侧设置有水箱，水箱通过软管与喷头相连接，且软管上设有高压泵。

作为本发明的进一步效果是：所述水平调节装置包括水平柱，水平柱上开设有开口朝左设置的第一凹槽，第一凹槽内设置有移动柱，移动柱上开设有开口朝右设置的螺纹槽，螺纹槽螺纹连接有螺纹杆，螺纹杆穿过水平柱向右侧延伸，且螺纹杆右端与电机输出轴固定连接。

作为本发明的再进一步效果是：所述第一凹槽内侧壁上对称开设有两个第一导向槽，第一导向槽内设置有第一导向杆，第一导向杆的另一端与移动柱固定连接。

作为本发明的再进一步效果是：所述移动柱直径等于第一凹槽内径。

作为本发明的再进一步效果是：所述角度调节装置包括设置在移动柱下侧的第一支承座，第一支承座上活动铰接有转动柱，转动柱上开设有开口朝下设置的第二凹槽，第二凹槽内顶部固定连接有电磁铁，电磁铁下方设置有磁极，磁极下侧连接有伸出柱，伸出柱底端通过第二支承座与竖直安装板相连接。

作为本发明的再进一步效果是：所述第二凹槽内侧壁上对称开设有两个第二导向槽，第二导向槽内设置有第二导向杆，第二导向杆的另一端与伸出柱侧壁固定连接。

作为本发明的再进一步效果是：所述底板上还设有蓄电池，电机和电磁铁均与蓄电池电连接。

本发明具有以下有益效果是：利用水平调节装置和角度调节装置来实现喷头喷雾范围的调整，便于根据不同的现场环境进行改变和调整，有效提高了喷雾除尘效果，应用范围更广，具有广泛的推广应用价值。

除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。

附图说明

构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

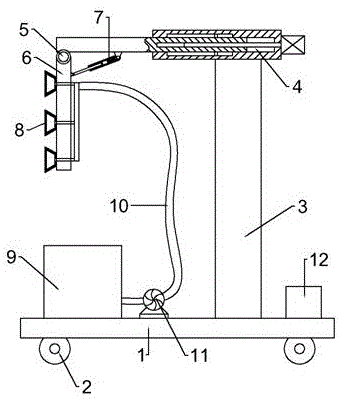

图1是本发明优选实施例的结构示意图；

图2是本发明优选实施例水平调节装置的结构示意图；

图3是本发明优选实施例角度调节装置的结构示意图。

具体实施方式

以下结合附图对本发明的实施例进行详细说明，但是本发明可以根据权利要求限定和覆盖的多种不同方式实施。

请参阅图1-图2，在本实施例中，一种具有范围调节功能的防尘喷头装置，包括底板1，底板1下侧设置有四个滚轮2，所述底板1上侧固定连接有支撑柱3，所述支撑柱3顶端固定连接有水平调节装置4，所述水平调节装置4包括水平柱401，水平柱401上开设有开口朝左设置的第一凹槽402，第一凹槽402内设置有移动柱403，移动柱403上开设有开口朝右设置的螺纹槽404，螺纹槽404螺纹连接有螺纹杆405，螺纹杆405穿过水平柱401向右侧延伸，且螺纹杆405右端与电机406输出轴固定连接，当需要移动喷头8时，启动电机406，使电机406正向转动，电机406驱动螺纹杆405转动，与螺纹杆405相配合的移动柱403朝第一凹槽402外侧移动，从而实现喷头8位置的改变；当电机406输出轴反向转动时，移动柱403朝第一凹槽402内侧移动；

所述第一凹槽402内侧壁上对称开设有两个第一导向槽407，第一导向槽407内设置有第一导向杆408，第一导向杆408的另一端与移动柱403固定连接。

所述移动柱403直径等于第一凹槽402内径。

请参阅图1和图3，水平调节装置4的左端下侧通过铰链5转动连接有竖直安装板6，竖直安装板6与水平调节装置4之间通过角度调节装置7相连接；所述竖直安装板6上均匀安装有若干个喷头8，且底板1上侧设置有水箱9，水箱9通过软管10与喷头8相连接，且软管10上设有高压泵11，所述角度调节装置7包括设置在移动柱403下侧的第一支承座701，第一支承座701上活动铰接有转动柱702，转动柱702上开设有开口朝下设置的第二凹槽703，第二凹槽703内顶部固定连接有电磁铁704，电磁铁704下方设置有磁极705，磁极705下侧连接有伸出柱706，伸出柱706底端通过第二支承座707与竖直安装板6相连接，当需要改变喷头8的喷雾角度时，对电磁铁704通入正向电流，则电磁铁704会产生与磁极705相同的磁性，从而对磁极705进行排斥，磁极705带动伸出柱706向外侧移动，从而使竖直安装板6绕铰链5转动；当电磁铁704通入的电流方向改变时，电磁铁704会产生与磁极705相反的磁性，由此对磁极705进行吸引，实现了伸出柱706向第二凹槽703内侧移动，则竖直安装板6会绕铰链5作逆时针转动，如此便可以实现喷头8喷雾角度的调整，便于根据不同的现场环境进行改变和调整，有效提高了喷雾除尘效果，应用范围更广，具有广泛的推广应用价值。

所述第二凹槽703内侧壁上对称开设有两个第二导向槽708，第二导向槽708内设置有第二导向杆709，第二导向杆709的另一端与伸出柱706侧壁固定连接。

所述底板1上还设有蓄电池12，电机406和电磁铁704均与蓄电池12电连接。

本发明的工作原理是：当需要移动喷头8时，启动电机406，使电机406正向转动，电机406驱动螺纹杆405转动，与螺纹杆405相配合的移动柱403朝第一凹槽402外侧移动，从而实现喷头8位置的改变；当电机406输出轴反向转动时，移动柱403朝第一凹槽402内侧移动；

当需要改变喷头8的喷雾角度时，对电磁铁704通入正向电流，则电磁铁704会产生与磁极705相同的磁性，从而对磁极705进行排斥，磁极705带动伸出柱706向外侧移动，从而使竖直安装板6绕铰链5转动；当电磁铁704通入的电流方向改变时，电磁铁704会产生与磁极705相反的磁性，由此对磁极705进行吸引，实现了伸出柱706向第二凹槽703内侧移动，则竖直安装板6会绕铰链5作逆时针转动，如此便可以实现喷头8喷雾角度的调整，便于根据不同的现场环境进行改变和调整，有效提高了喷雾除尘效果，应用范围更广，具有广泛的推广应用价值。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明保护范围之内。
